Para acelerar o processo de diagnóstico de defeitos nas TVs LCD, bem como para obter êxito nos diagnósticos, é importante conhecer as principais formas de ondas presentes em uma TV LCD. Para contribuir com esse conhecimento eu gravei as principais formas de ondas em uma TV LCD Samsung, são formas de ondas comuns que também encontraremos em outras TVs. Como são muitas formas para mostrar, gravei três vídeos:
Vídeo 1 – Formas de ondas na placa T-CON
Na placa T-CON analisamos os sinais LVDS, AiPi, STV, CKV e os PWM nos conversores DC/DC.
Vídeo 2 – Formas de ondas na placa principal
Na placa principal analisamos o trem de pulsos nas memórias EEPROM, SPI e Nand Flash, analisamos o sinal HDMI e os sinais no amplificador de áudio Classe D.
Vídeo 3 – formas de ondas na placa fonte
Na placa fonte analisamos os PWMs na fonte Flyback, na fonte LED Driver, na fonte PFC e na fonte Half-Bridge.

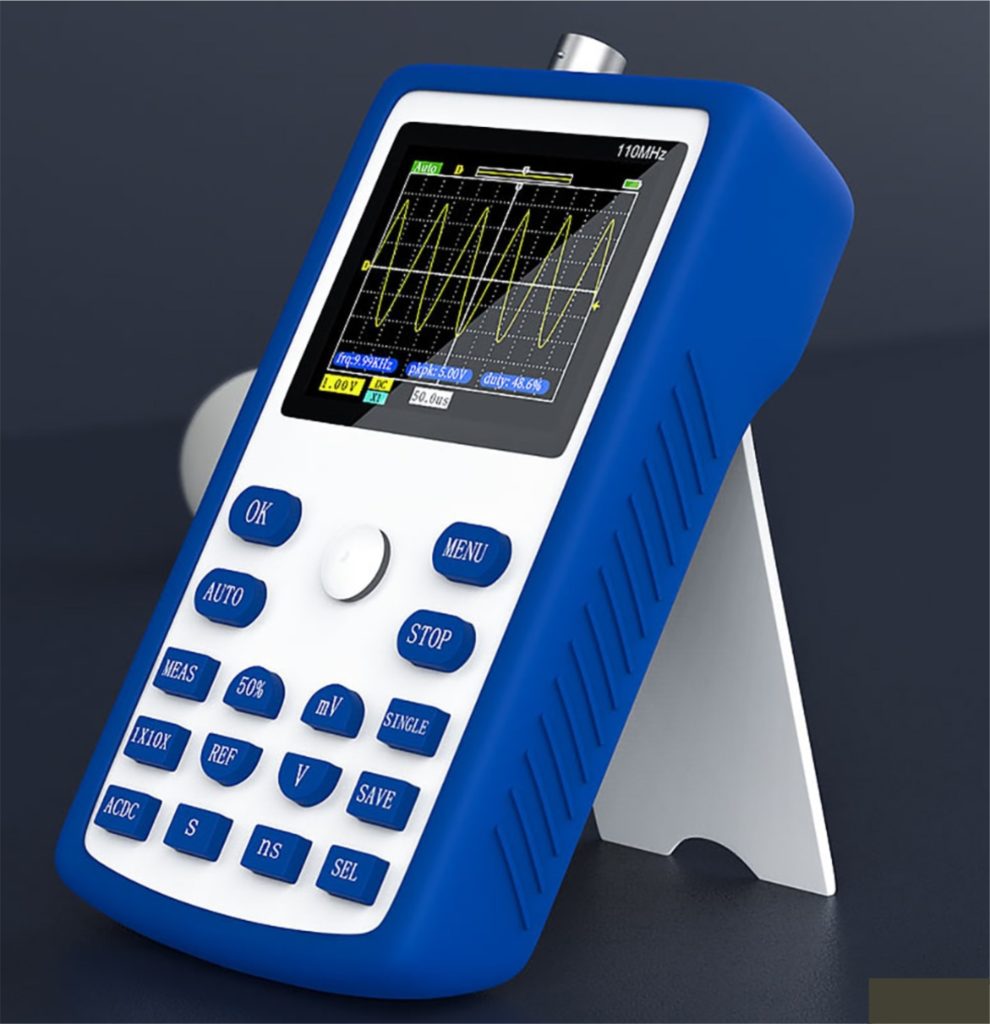

Para analisar as formas de ondas utilizei o osciloscópio portátil FNIRSI-1C15. A finalidade de utilizar um osciloscópio portátil é demonstrar que, mesmo com um osciloscópio básico de baixo custo, é possível obter muitas informações em um circuito, o que seria impossível somente com um multímetro. Além disso, se essas formas de ondas podem ser analisadas com um osciloscópio portátil, poderão ser analisadas com qualquer outro osciloscópio de bancada.
Nesse post publiquei o primeiro vídeo onde analisamos as principais formas de ondas na placa T-CON, são as formas de ondas que eu considero mais importantes. Assista esse vídeo e em seguida deixe sua opinião nos comentários. Um abraço e até breve.
Clique na imagem abaixo para acessar a loja oficial FNIRSI no AliExpress.
Muito obrigado por mais essa excelente aula! Ansioso para o n2. Tem previsão?
oi bom dia professor gostei muito do video muito bem explicado estou esperando os outtros dois videos pois seu videos sao ottimos um abraço muita saude e paz atte sempre
Obrigado professor Rangel pela ajuda aos iniciantes na eletrônica em tv …já trabalhei na área de nos ano 80 porém estou aposentado e estu voltando ao trabalho que amo …parabéns por suas aulas acompanhando todas que recebo e fico maravilhado com a sua capacidade de ensino. Eu pretendo fazer um curso em breve tempo…um abraço.
ola professor rangel eu conprei este osciloscopio fnlrsl -1c15 estou analisamos os sinais lvds aipi stv ckv e conversores pwm muito bon professor
salut professeur ,
tres bonne explication professeur , j’aime bien vos videos, j’attends vos videos toujours ,tu nous donne le jus de l’electronique.merci beaucoup professeur.
Olá, Rangel.
Obrigado pelo vídeo.
Onde se consegue informações sobre essas tecnologias utilizadas nas tvs?
(Tipo os modos de funcionamento dos gate drivers COF e COG)(ou modos de transmissão LVDS e outros tipos de sinais apresentados no vídeo).
Obrigado novamente.
Infelizmente os fabricantes não fornecem essas informações, para descobrir, eu observo os circuitos nos aparelhos que chegam ao laboratório e pesquiso nos datasheets, nos artigos científicos e nas patentes.
