Osciloscópio FNIRSI-1C15 Review

Osciloscópio é um dos instrumentos mais importante na bancada do técnico em eletrônica, eu considero o osciloscópio como “os olhos do técnico”, pois, com ele é possível enxergar o que ocorre no circuito eletrônico.

Embora muitos defeitos possam ser resolvidos somente com um multímetro, com o osciloscópio podemos obter muitas informações em uma medição como, por exemplo, podemos ver um ripple em uma tensão DC, podemos ver se uma forma de onda está presente em determinado ponto, podemos ver se a amplitude da forma de onda está correta, podemos ver se o topo ou a base da forma de onda está com o nível correto, etc. Já com o multímetro é possível ver somente o nível DC e, com isso, podemos cometer o ledo engando de pensar que está normal só porque a tensão está normal.

Eu utilizo o osciloscópio em todas as medições, até mesmo para medir tensão DC, assim eu vejo imediatamente se a tensão DC está plana, sem ripple e sem ondulações, e quando for necessário medir a tensão com precisão utilizo o multímetro digital.

Para muitos técnicos os principais empecilhos para utilizar um osciloscópio são: valor elevado e a curva de aprendizagem. Pois bem, pensando nisso resolvi testar alguns osciloscópios de baixo custo e de fácil manuseio. Entre os osciloscópios testados escolhi o FNIRSI modelo 1C15, pois ele atendeu os requisitos que eu considero mais importantes.

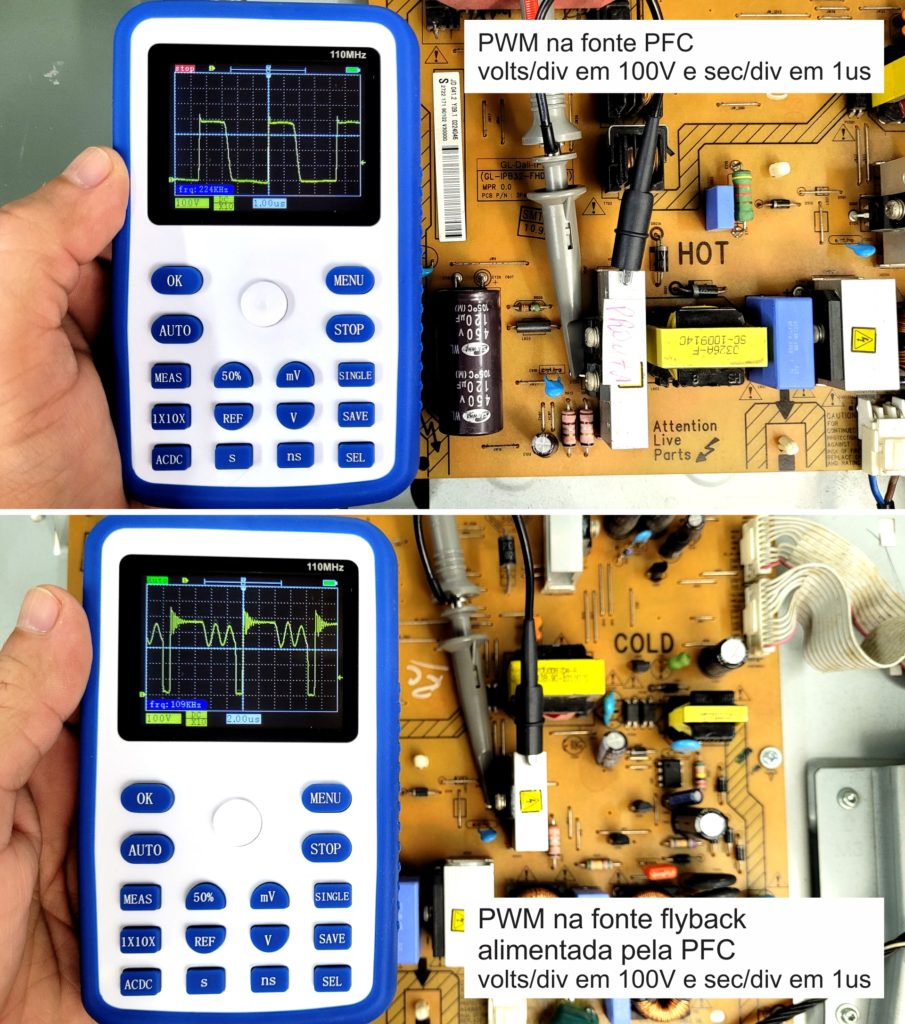

Volt/Div até 100V – O volts/div ou a sensibilidade vertical chega a 100V por divisão com a ponta de prova em 10x. Assim é possível medir até 800V com a ponta de prova que acompanha o instrumento, ou seja, podemos medir fonte PFC onde o PWM chega a 400V, podemos medir fonte Flyback alimentada pela PFC onde o PWM passa de 500V e podemos medir também a tensão na rede de 220V onde a tensão passa de 600Vpp. Além disso, como esse osciloscópio funciona com bateria e está isolado da rede, podemos medir no lado primário das fontes chaveadas sem o risco de danificar o osciloscópio, já no osciloscópio de bancada é preciso utilizar um transformador isolador ou um plug AC sem o pino central.

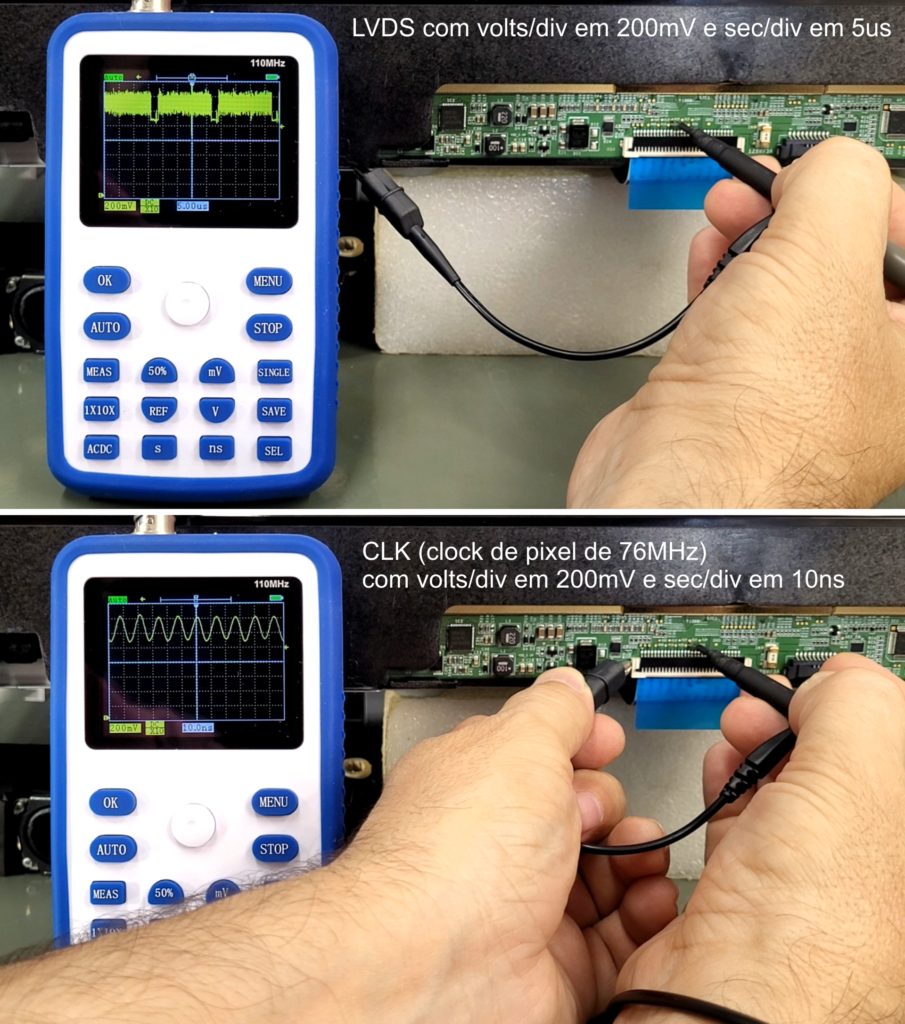

Largura de banda de 110MHz – Nas tecnologias atuais temos sinais de alta frequência transitando entre diferentes circuitos em uma placa eletrônica como, por exemplo, em uma placa principal de TV temos o sinal LVDS, o sinal TMDS (HDMI), trem de pulsos na memória SPI, etc. Para observar tais sinais com fidelidade a largura de banda deve ser no mínimo de 50MHz e nesse osciloscópio a largura de banda é de 110MHz.

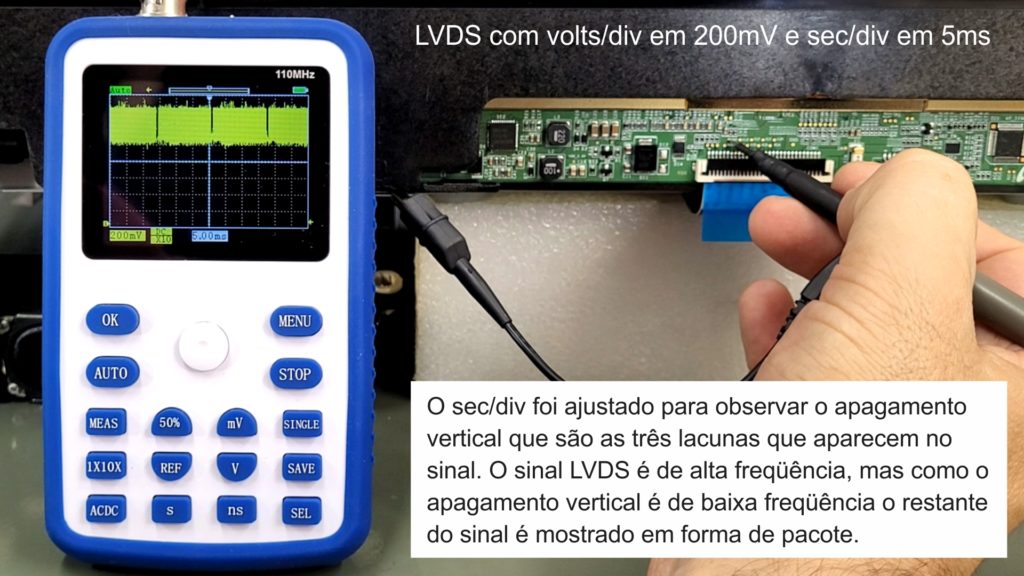

Profundidade de memória – Esse osciloscópio possui profundidade de memória suficiente para capturar vários ciclos de uma forma de onda quando o sec/div está em baixa frequência. Assim, ao analisarmos uma forma de onda que tem alta frequências e baixa frequência e ajustamos o sec/div para ver a baixa frequência, a alta frequência será mostrada em forma de pacote, sem falhas e sem interrupções. Essa característica é muito importante para uma análise assertiva, é raro um osciloscópio de baixo custo ser capaz de fazer isso.

Então essas são as principais características que eu considerei ao escolher esse osciloscópio. O único problema, ao meu ver, é que a tela é bem pequena dificultando a visualização dos valores, principalmente para quem tem acuidade visual, assim como eu, mas o custo benefício vale a pena.

Após eu ter utilizado o osciloscópio FNIRSI-1C15 em diversas análises, posso afirmar com segurança que ele é uma ótima opção para quem deseja ter um osciloscópio, mas não pode investir em um osciloscópo de bancada, ou para quem já tem um osciloscópio de bancada e quer ter um osciloscópio portátil. Caso você tenha interesse em adquirir o osciloscópio FNIRSI 1C15 clique no link abaixo para acessar a loja oficial no AliExpress.

???? FNIRSI – Loja oficial no AliExpress

Eu preparei dois vídeos para demostrar o osciloscópio FNIRSI 1C-15, no primeiro vídeo, publicado nesse post, explico de forma sucinta as funções do osciloscópio e no próximo vídeo veremos algumas formas de onda em uma TV LCD. Assista ao vídeo e em seguida deixe sua opinião nos comentários. Um abraço e até breve.
