Em alguns modelos de TV LED Samsung a placa T-CON não funciona quando está desconectada do display. Isso pode ser um terrível problema quando precisamos testar a placa T-CON sem o display como, por exemplo, quando a TV apresenta imagem dupla e queremos saber se um lado da tela está bom ou quando a placa T-CON não funciona e queremos saber se o defeito está na T-CON ou no display.

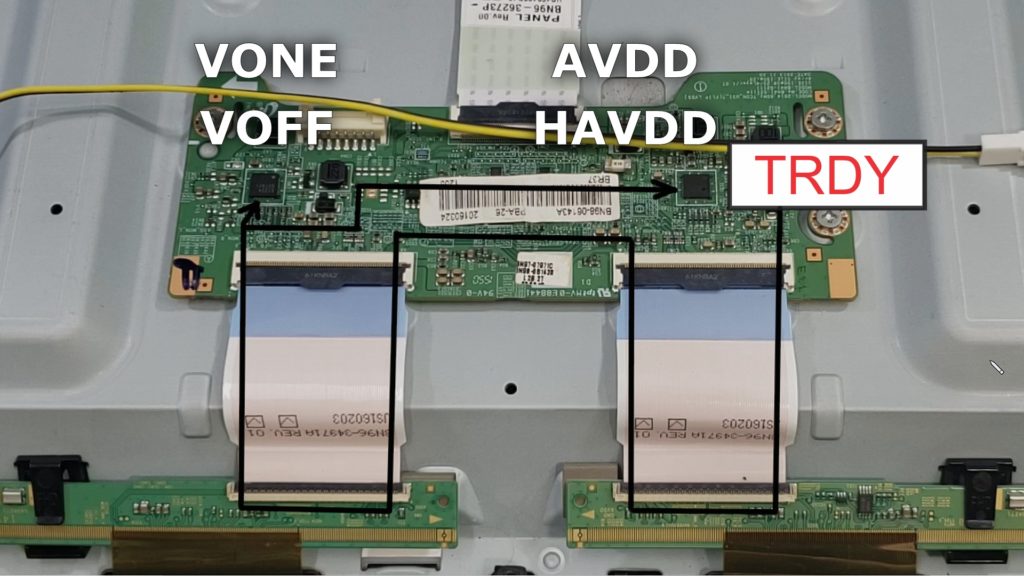

Essas placas T-CON, que muitos chamam de placa inteligente, fornecem um comando enable chamado TRDY que liga as fontes AVDD, HAVDD, VONE e VOFF. Apesar desse comando ser gerado na placa T-CON, ele passa pelas duas placas do display através dos flats cables direito e esquerdo e, somente após isso, retorna a placa T-CON e chega aos conversores DC/DC que geram as fontes citadas acima. Assim, basta desconectar um dos flats cable que essas fontes não funcionam.

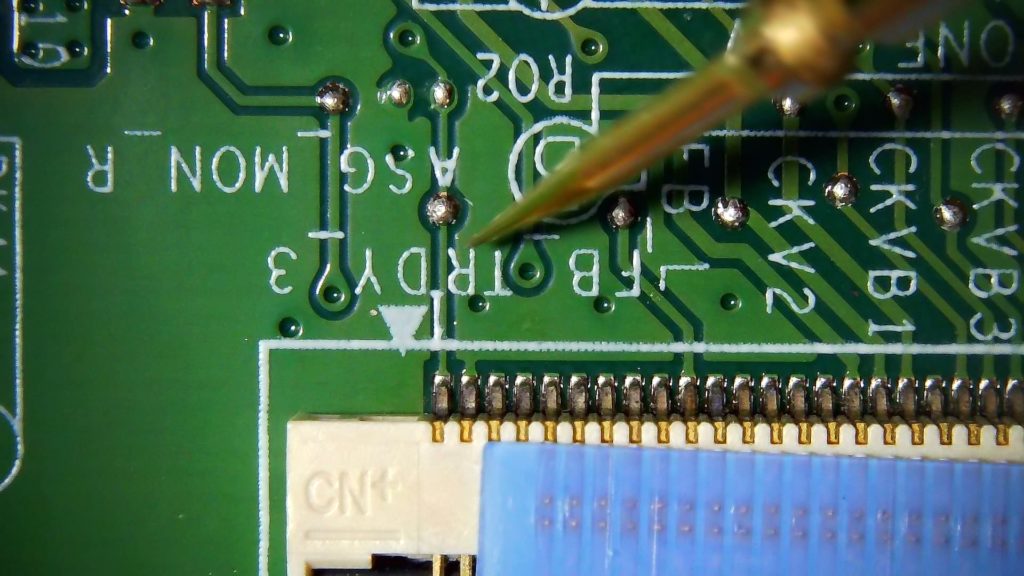

Para testar a placa T-CON sem o painel é necessário jumpear o comando TRDY e, para isso, podemos soldar um pedaço de fio diretamente nos conectores.

No vídeo publicado nessa postagem mostramos como testar a placa T-CON da TV Samsung UN48J5200 sem o painel, esse teste também se aplica em outros modelos, mesmo que o comando TRDY não esteja no mesmo ponto mostrado no vídeo. Assista o vídeo e em seguida deixe sua opinião nos comentários. Um abraço e até breve.

Ferramentas mostradas no vídeo

Clique na imagem para acessar o link

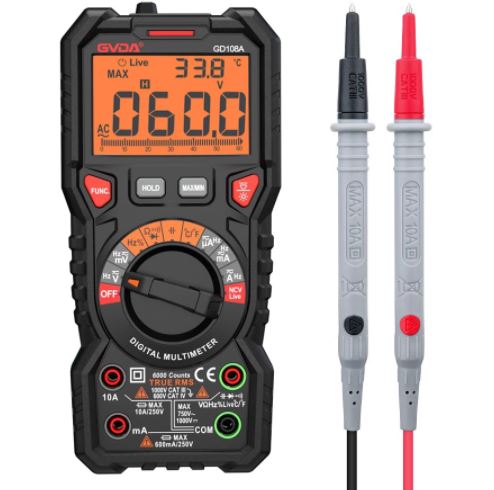

Multímetro GVDA

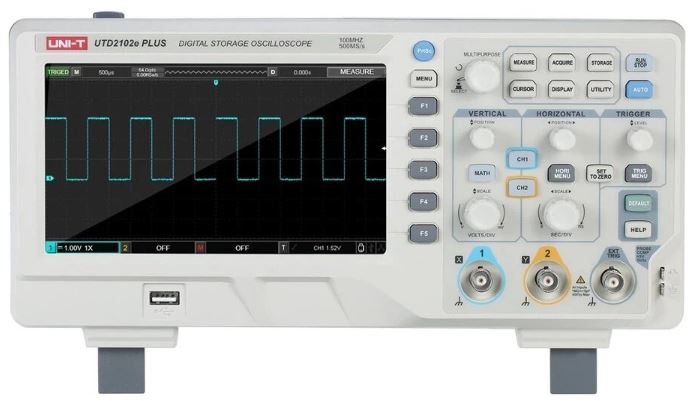

Osciloscópio UNI-T

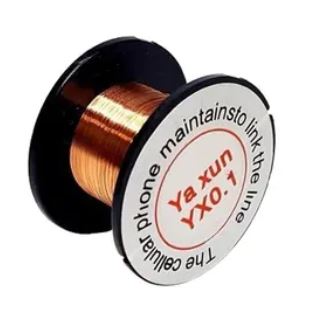

Fio esmaltado
